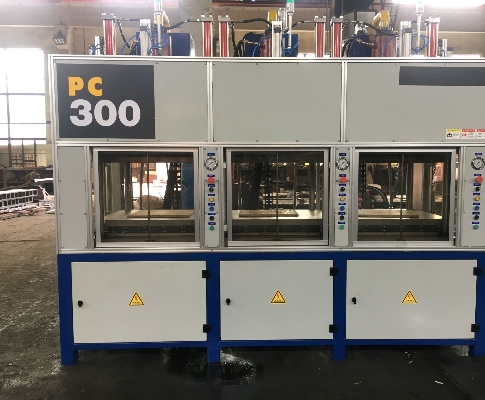

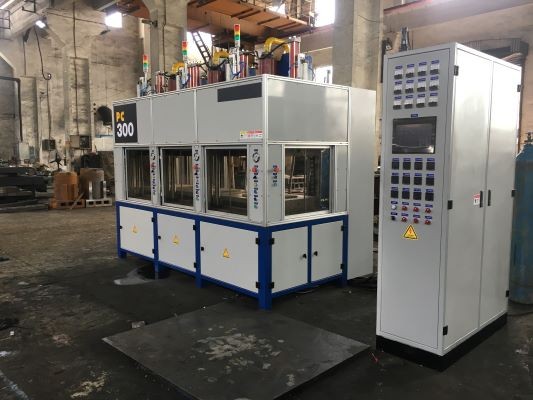

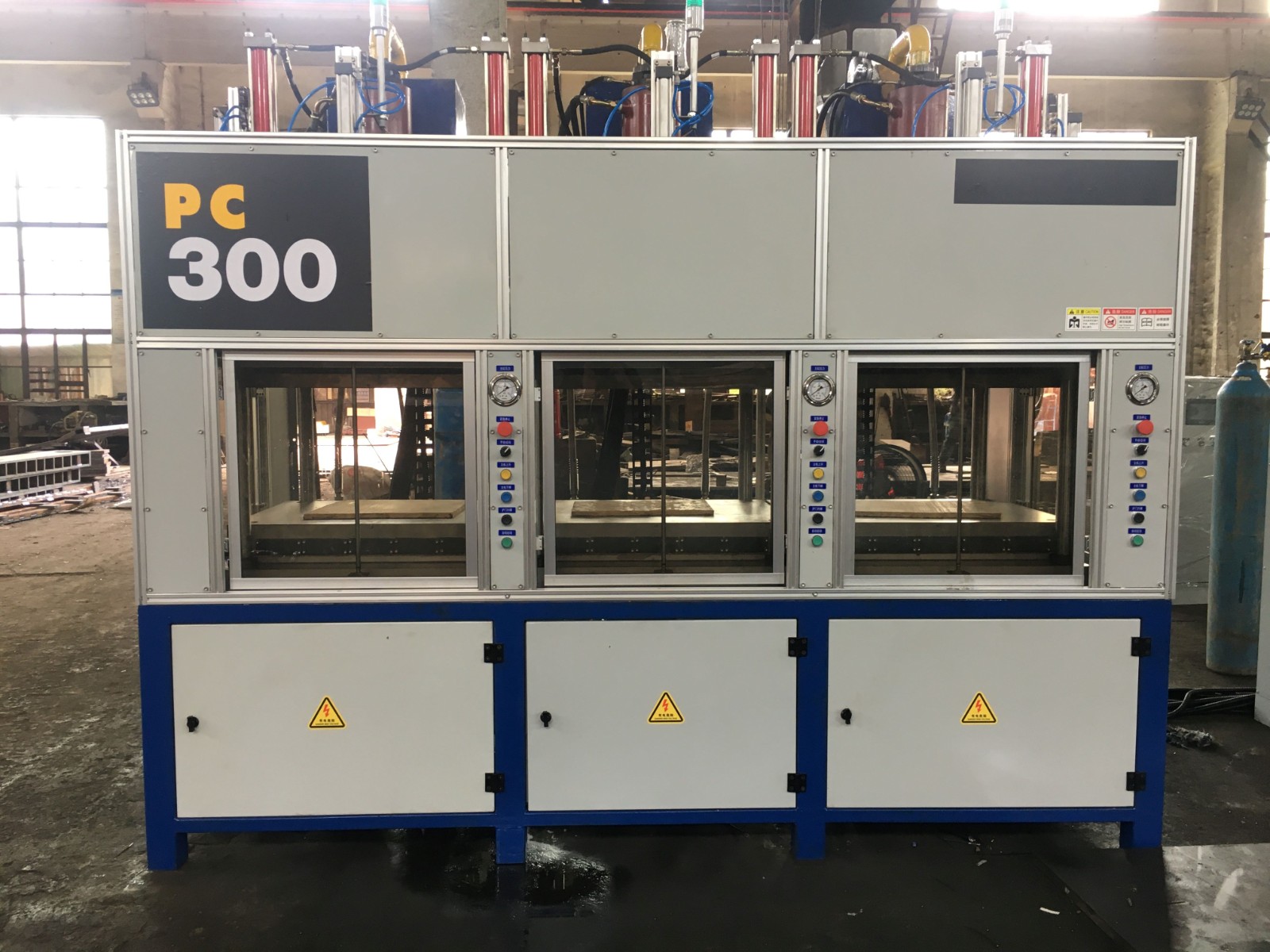

90T三聯母線排成型機（油壓形式）

三聯裝母線排成型機組

24小時咨詢熱線： 138 6286 6955

在線咨詢獲取報價

產品特點
技術參數
相關產品

產品特點：

三幾臺一體設計，可適配單模具（正面操作），或者長模具（側面操作）
加熱冷卻一體型熱板
可拆卸式冷卻管路
人體工程學操作高度
快速升降油路
電子尺設定模具高度
四周帶自動安全防護門
機臺內配置照明燈
大屏幕顯示器設定
高精度溫控表，無觸點繼電器控制加溫
大口徑冷卻管路
特殊設計防堵冷卻管路
多段溫，多段壓控制程序
異常報警信息顯示

技術參數：

A.主機構成
1.主機型式:       四柱式，三缸，三組熱板，自上往下型式，控制柜在機器右側。
2.鎖模力:         30tonX3
3.油缸型式:       3 X 30ton油壓缸
4.最高壓力:       17Mpa
5.液壓缸缸徑:     f150mmX3
6.液壓缸最大行程: 420mm
7.熱板間距:       400mm
8.熱板尺寸:       (正面寬）800mm X (前后）600mm (可組合為2400mm)
9.層數:           單層
10.主要材質:      鋼板（Q235A)
11.熱板:          Q235A（帶電加熱與水冷卻管路），本機臺共有6塊加熱板
12.主機框架：     選用80X80&80X40工業型材制作。
13.單機正面有效寬度430mm,側面有效寬度600mm.
14.下熱板上平面離地高度1米。
15.快速升降速度： 50mm/sec
16.慢速升降速度： 5mm/sec(可調)
B.油壓系統
1.系統構成: 單泵快速缸油路（可升級伺服液壓系統）
C.電氣系統
1.系統構成:     可編程控制器+觸摸屏+溫控表組成，程序控制為多段壓，多段溫，自動控制
7.電熱部分：    單熱板采用左右分區控制，單區采用三相星型接法，本機臺共有6塊加熱板，12個分區。
8.冷卻系統：    單熱板口徑3/4，配進水電磁閥控制。（冷卻水用戶自備）
D.外表涂裝
1.主機門板：    RAL5002（群青蘭）2.控制柜：      RAL7035（淺灰色）
E.安全與防護
1.主機部：主機四周配備安全防護門（有機玻璃門），開門鎖定無操作。
2.電控部：系統配備急停開關，故障報警燈。
F.特殊說明
外置式電控柜
